Ключевые технологии JVC: D-ILA

Развитие проекционных технологий Телевизионное вещание было запущено в США в 40-х годах прошлого века. Одновременно началось развитие технологий больших дисплеев. Естественно, первые проекторы были основаны на электронно-лучевой трубке, имели большой вес и низкую яркость изображения, особенно с внедрением цветного вещания, когда пришлось применять одновременно три телевизионные трубки для каждого из цветов RGB. Инсталляция таких проекторов существенно усложнилась из-за необходимости сведения изображений разных цветов. В 50-е годы были разработаны первые проекторы с лампой подсветки. В 70-е годы начались исследования возможностей использования жидких кристаллов в производстве плоских дисплеев. К 80-ым некоторые производители начали применять просветные и отражающие жидкокристаллические дисплеи в проекторах. Эти технологии превратились в готовые коммерческие продукты лишь к началу 90-х годов. Проекторы DLP были представлены в середине 90-х годов. В них используются приводы DMD, которые модулируют свет механическими колебаниями сверхмалых зеркал. На рынке уже присутствовали проекторы LCD и ILA и проекционные системы вступили в новую, сверхконкурентную эру.

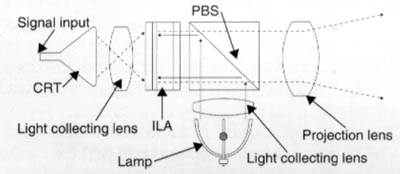

Проекторы ILA Исследования в области этой технологии проводились в компании Hughes Aircraft в 70-е, и в 80-х годах первые ILA-проекторы (хотя и предназначенные для проецирования статичных изображений) начали использоваться на практике. Дальнейшие исследования проводились с тем, чтобы приспособить эту технологию для воспроизведения видео. В то же самое время JVC проводила собственные исследования в области практического использования проекционных технологий. Hughes Aircraft и JVC объединили свои усилия и выпустили первый коммерческий видеопроектор ILA в 1993 году. В проекторе ILA для создания управляющего светового потока для каждого из цветов использовалась отдельная электронно-лучевая трубка. Сигнал проходит через собирающую свет линзу и попадает на устройство ILA (image light amplifier - усилитель светового потока изображения). Подсвечивающая лампа подает свет на PBS (polarized beam splitter - разделитель поляризованных лучей), который направляет его на ILA. Отраженный ILA свет, уже модулированный поступившим от ЭЛТ, проходит сквозь PBS и попадает на проекционные линзы и экран. Устройство ILA представляет собой несколько очень тонких пленок, зажатых между двумя стеклянными пластинами.



Подробнее: Ключевые технологии JVC: D-ILA

JVC DLA-HD350B/W

Устройство D-ILA ЖК матрица Размер матрицы Три 0.7 дюймовые с соотношением сторон (16:9) Разрешение 1920 x 1080 пикселей Линзы (объектив) Изменение масштаба 2 x моторизованный зум / фокусировка f f=21.4мм - 42.8мм F F=3.2 - 4 Размер проецируемого изображения от 60 дюймов до 200 дюймов Сдвиг объектива ±80% по вертикали/ ±34% по горизонтали (моторизованный) Лампа 200 Вт ртутная лампа сверхвысокого давления Яркость 1000 люмен Контрастность Натуральная: 30,000:1 Входящие видеосигналы 480i/p, 576i/p, 720p 60/50, 1080i 60/50, 1080p 60/50/24 Входящие сигналы с ПК Цифровой VGA, SVGA, XGA, WXGA, WXGA+, SXGA, WSXGA+, WUXGA Видео входы на задней панели Сигналы HDMI 2 (ver.1.3) Компонентный 1 (RCA) Формат S-Video 1 (mini DIN) Композитный 1 (RCA) Разъемы управления RS232C 1 (D-sub 9-pin) Общая информация Уровень шума 19дБ (в нормально режиме) Требования к напряжению AC 110V-240V, 50/60 Hz Энергопотребление 280 Вт (в выключенном состоянии 1Вт) Размеры: Ш x В x Д, мм 365 x 167 x 478 Вес, кг 11,0

JVC DLA-HD550B/W

Устройство 0,7-дюймовый чип D-ILA х3 Устройство D-ILA ЖК матрица Разрешение 1920 x 1080 пикселей Линзы (объектив) Изменение масштаба 2 x моторизованный зум / фокусировка f f=21.4мм - 42.8мм F F=3.2 - 4 Размер проецируемого изображения 60 - 200 inches (screen diagonal) Сдвиг объектива ±80% по вертикали/ ±34% по горизонтали (моторизованный) Лампа 200W UHP (lamp life: approx. 3,000 hours in Normal mode) Яркость 1000 люмен Контрастность Натуральная: 30,000:1 Входящие видеосигналы 480i/p, 576i/p, 720p 60/50, 1080i 60/50, 1080p 60/50/24 Входящие сигналы с ПК Цифровой VGA, SVGA, XGA, WXGA, WXGA+, SXGA, WSXGA+, WUXGA Видео входы на задней панели Сигналы HDMI 2 (ver.1.3) Компонентный 1 (RCA) Формат S-Video 1 (mini DIN) Композитный 1 (RCA) Разъемы управления RS232C 1 (D-sub 9-pin) Общая информация Уровень шума 19dB (in Normal mode) Требования к напряжению AC 110V-240V, 50/60 Hz Энергопотребление 310W (Stand-by: 0.7W) Размеры: Ш x В x Д, мм 365 x 167 x 478 Вес, кг 11.2




JVC DLA-HD950B

Устройство 0.7-inch D-ILA x3 Устройство D-ILA ЖК матрица Разрешение 1920 x 1080 пикселей Линзы (объектив) Изменение масштаба 2 x моторизованный зум / фокусировка f f=21.4мм - 42.8мм F F=3.2 - 4 Размер проецируемого изображения 60 - 200 inches (screen diagonal) Сдвиг объектива ±80% по вертикали/ ±34% по горизонтали (моторизованный) Лампа 200W UHP (lamp life: approx. 3,000 hours in Normal mode) Яркость 900 люмен Контрастность Натуральная: 50,000:1 Входящие видеосигналы 480i/p, 576i/p, 720p 60/50, 1080i 60/50, 1080p 60/50/24 Входящие сигналы с ПК Цифровой VGA, SVGA, XGA, WXGA, WXGA+, SXGA, WSXGA+, WUXGA Аналоговый VGA, SVGA, XGA, WXGA, WXGA+, SXGA, SXGA+, WSXGA+ Видео входы на задней панели Сигналы HDMI 2 (ver.1.3) Компонентный 1 (RCA) Формат S-Video 1 (mini DIN) Композитный 1 (RCA) ПК 1 (D-sub 15-pin) Разъемы управления RS232C 1 (D-sub 9-pin) Триггерный 1 (mini jack) Общая информация Уровень шума 19dB (in Normal mode) Требования к напряжению AC 110V-240V, 50/60 Hz Энергопотребление 310W (Stand-by: 0.7W) Размеры: Ш x В x Д, мм 365 x 167 x 478 Вес, кг 11.2

JVC DLA-HD990B

Устройство 0.7-inch D-ILA x3 Устройство D-ILA ЖК матрица Разрешение 1920 x 1080 пикселей Линзы (объектив) Изменение масштаба 2 x моторизованный зум / фокусировка f f=21.4мм - 42.8мм F F=3.2 - 4 Размер проецируемого изображения 60 - 200 inches (screen diagonal) Сдвиг объектива ±80% по вертикали/ ±34% по горизонтали (моторизованный) Лампа 200W UHP (lamp life: approx. 3,000 hours in Normal mode) Яркость 900 люмен Контрастность Native: 70,000:1 Входящие видеосигналы 480i/p, 576i/p, 720p 60/50, 1080i 60/50, 1080p 60/50/24 Входящие сигналы с ПК Цифровой VGA, SVGA, XGA, WXGA, WXGA+, SXGA, WSXGA+, WUXGA Аналоговый VGA, SVGA, XGA, WXGA, WXGA+, SXGA, SXGA+, WSXGA+ Видео входы на задней панели Сигналы HDMI 2 (ver.1.3) Компонентный 1 (RCA) Формат S-Video 1 (mini DIN) Композитный 1 (RCA) ПК 1 (D-sub 15-pin) Разъемы управления RS232C 1 (D-sub 9-pin) Триггерный 1 (mini jack) Общая информация Уровень шума 19dB (in Normal mode) Требования к напряжению AC 110V-240V, 50/60 Hz Энергопотребление 310W (Stand-by: 0.7W) Размеры: Ш x В x Д, мм 365 x 167 x 478 Вес, кг 11.2 .

JVC DLA-X3B/W NEW 3D

Устройство отображения: 3 х 0.7"D-ILA Разрешение: 1920 x 1080 Объектив: моторизованный с 2-х кратным увеличением и фокусировкой Сдвиг объектива: моторизованный, по вертикали ±80%, по горизонталиl ±34% Крышка объектива: моторизованная, автоматическая Лампа: новая 220W UHP (ультравысокого давления) Натуральная контрастность: 50000:1 Яркость: 1300 Люмен Чередующееся поочередное покадровое воспроизведение для каждого глаза, очки с активным затвором Запись кадров: Side-by-side (левый-правый) и Above-below (верхний-нижний)каждого глаза, очки с активным затвором Прогрессивный режим изображения Прогрессивный Clear Motion Drive Диафрагма линзы: 16-ти шаговая Настройка под тип экрана: 3 типа Цифровая коррекция трапеции Порты: HDMI: 2(v1.4a, 3D/Deep colour/CEC); Component: 1; Trigger: 1; Remote: 1; 3D (for Emitter): 1; RS232C: 1; Размеры: 455 x 179 x 472 мм Вес: 14.7 кг Уровень шума вентилятора: 20 dB Цвет корпуса: X3B:Черный, X3W: Белый
