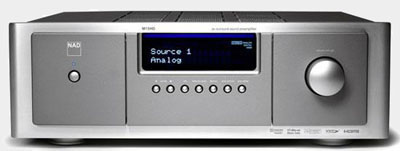

 NAD М15HD

В Hi-Fi системе домашнего кинотеатра есть несколько компонентов, каждый из которых в равной степени важен. Однако трудно поспорить с тем, что центром любой самой сложной и продвинутой системы является процессор. Действительно, только хороший процессор способен взять на себя коммутацию всех источников, уверенно переключать все входы и выходы, качественно обрабатывать и преобразовывать цифровой аудиовидеосигнал, но при этом защитить его от воздействия электромагнитных наводок усилителей мощности и блока тюнера. Более того, схемотехника процессора, как правило, лучше проработана по сравнению с ресивером такого же уровня. Тем более приятно, что находятся производители Hi-Fi техники, которые производят обновление ранее выпускаемых процессоров. Так произошло и с новым процессором/предусилителем в Мастер Серии NAD.


Схемотехника М15HD была полностью переработана инженерами NAD для полной поддержки современных стандартов звука и изображения. Теперь процессор может декодировать звук высокого разрешения Dolby True HD и DTS HD Master Audio, а также масштабировать видеокартинку до 1080р с аналоговых источников. Аппарат создан с использованием самых современных технологий и оснащен высокоточными комплектующими, что делает его сильным управляющим центром любой системы домашнего кинотеатра.


Процессор NAD М15HD выполняет роль "мозга" системы домашнего кинотеатра. Он оснащен мощными и высокоскоростными процессорами для обработки звука и видеоизображения. Благодаря своей богатой коммутации аппарат способен управлять большим количеством цифровых и аналоговых источников, обрабатывать и преобразовывать полученный аудиовидеосигнал в нужном виде, а после этого одновременно передать его на 4 зоны с полным управлением.


Обработка аналогового и цифрового видеоизображения на NAD M15HD происходит с помощью видеопроцессора студийного качества Sigma VXP. Это лучший из имеющихся на рынке видеопроцессоров, который применяет алгоритмы, разработанные для телевещания. Эти алгоритмы использованы в одном из самых продвинутых цифровых сигнальных процессоров с частотой обработки 1/50 сек или порядка одного видеокадра! Видеоподключение с 4 HDMI входами/1 выходом, а также с несколькими компонентными, композитными и S-video разъемами позволяют осуществить все необходимые видеосоединения. Экранное меню аппарата и звук выводятся по HDMI.


М15HD в отличие от старого М15 обладает вчетверо большей мощностью для обработки звука. Декодирование звука выполняется при помощи 2 сверхскоростных 32-битных DSP с плавающей запятой от Texas Instruments, которые способны обрабатывать сигнал со скоростью несколько сотен миллионов операций в секунду. M15HD принимает недекодированный цифровой аудиосигнал, буферизует его, преобразует в многоканальный (5.1/6.1/7.1) аналоговый звук и выполняет "пост-обработку" (например, калибровку помещения с Audyssey MultEQ Pro). Еще одна важная функция аппарата – перенаправление низкочастотной составляющей звукового сигнала с АС на сабвуфер с помощью высококачественного кроссовера. Задняя панель оснащена большим количеством аналоговых и цифровых аудио входов и выходов, что позволяет создать на базе этого процессора полноценную систему домашнего кинотеатра.


Технические характеристики также на высоте. Сверхскоростные (полоса пропускания 8 МГц) усилители с низким уровнем искажений (0.005% ОГИ) применяются для буферов аналоговых входов и выходов. Такие операционные усилители на полевых транзисторах отличаются высокой скоростью нарастания выходного напряжения и поддерживают высокий выходной ток, необходимый для данной области применения. Активное шумоподавление и великолепная динамика гарантируются.


Несмотря на то, что процессор/предусилитель М15HD является одним из самых технически сложных устройств, управление им сделано максимально легким. Как и у предыдущих аппаратов NAD, меню М15HD сделано интуитивно понятным и простым в настройке, поэтому работать с аппаратом весьма удобно. После ввода системных и пользовательских настроек работа с М15HD скорее напоминает управление обычным предварительным стереоусилителем. Достаточно выбрать источник — аудио или видео, установить громкость и можно наслаждаться просмотром любимого кино.


Удаленное управление процессором и подключенными компонентами реализовано при помощи последовательного порта RS-232 и большого количества разъемов ИК-связи и триггерного подключения (входы/выходы).


М15HD построен по модульной конструкции NAD MDC и готов для будущего обновления аудио и видеоплат простой их заменой. Этот подход компании NAD позволяет ресиверам/процессорам морально не устаревать и легко усовершенствовать аппарат при выпуске новых форматов окружающего звучания. Это помогает устройствам NAD всегда отвечать высоким требованиям рынка.

4 HDMI входа и 1 HDMI выход
4 композитных и 4 S-Video видеовхода
3 компонентных видеовхода (HD) / 1 выход
4 коаксиальных и 4 оптических цифровых входа
3 аналоговых стереовхода
7.1 аналоговый вход
Декодирование форматов звучания Dolby TrueHD, DTS HD Master Audio, линейный PCM с частотой 192кГц; Dolby Digital Plus, DTS HD High Resolution Audio, DTS 96/24
DTS Neo:6 [Cinema/Music], Dolby ProLogic IIx [Movies/Music], EARS, Enhanced Stereo
Калибровка Audyssey MultEQ Pro
Видеопреобразование из композитного и S-Video видеосигнала в сигнал Высокой Четкости (HD) на компонентном и HDMI выходе
Видеопроцессор Sigma VXP Image Processing студийного качества с масштабированием изображения до 1080p
Порт приема данных MP Data Port для подключения iPod-док станции NAD IPD-2
Функция Lip sync для синхронизации сигналов изображения и звука (коррекция до 200мс)


Характеристики аналоговой секции
Входной импеданс 56 кОм / 220 пФ
Частотная характеристика 20 Гц-20 кГц (±0.3дБ) аналог
10-200 Гц (±3дБ) саб
Максимальный уровень входного сигнала 8 В, RMS
КНИ + шум < 0.005 проц.
Соотношение сигнал/шум > 90 дБ
Входная чувствительность для референсного уровня THX > 40 мВ (отн. 500 мВ вых.)
Регуляторы тембра НЧ ±12 дБ при 100 Гц
Регуляторы тембра Центрального канала ±6 дБ при 3 кГц
Максимальный уровень выходного сигнала 8 В, RMS
Входы / Выходы
Цифровой коаксиальный вход 4
Входной триггер 12 В 1
ИК-вход 1
Выход HDMI 1
Вход S-Video 4
Композитный видеовход 4
Компонентный видеовход 3 (HD)
ИК-выход 4
Выходной триггер 12 В 3
Цифровой оптический вход 4
Аналоговые аудиовходы 3 стерео, 7.1-канальный
Порт RS232 Есть
Вход HDMI 4
Функции и особенности
Архитектура ЦАП 5 x 24 бит/192 кГц Burr Brown, двойной дифференциальный
Пульт ДУ в комплекте HTRM
Пульт ДУ для работы в режиме ROOM2 ZR5
Встроенные декодеры DTS 96/24, DTS NEO:6 (Cinema/Music), Dolby Pro Logic IIx, DTS HD High Resolution Audio, EARS, Stereo Enhanced Surround Modes, PCM (линейный с частотой 192 кГц), Dolby Digital Plus, Dolby TrueHD, DTS HD/Master Audio
Питание
Потребляемая мощность 80 Вт (в режиме ожидания < 1В)
Физические характеристики
Размеры (Ш х В х Г) 435 х 145 х 385 мм
Масса нетто 13.1 кг
Масса с упаковкой 22 кг


Гибкое управление низкими частотами, включая индивидуальные частоты разделения для фронтальных, центральной и тыловых акустических систем
Цифровые регуляторы тембра с "диалоговым" управлением центральным каналом
Порт RS-232 для расширенного управления зонами
12В триггеры для удаленного управления компонентами, 1 вход/3 выхода
ИК разъемы 3.5мм, 1 вход/4 выхода
2-я независимая АВ-зона
3 и 4 независимые аудиозоны
Burr-Brown 24-бит 192 кГц двойные дифференциальные стерео ЦАПы (x5)
Burr-Brown 24 бит 96 кГц АЦП
2 двухъядерных 32-битных DSP процессора Aureus 7.1 от компании Texas Instruments (2x300 MPS
Увеличение динамического диапазона сигнала для вычисления оптимального разрешения и соотношения "сигнал/шум" для всех комбинаций программ и режимов прослушивания
Цифровые и видеоцепи запитываются с отдельного источника питания
Для аналоговых цепей применяется линейный источник питания с трансформатором С-типа
Съемный кабель питания
Обучаемый пульт ДУ HTRM с LCD дисплеем для управления 8 устройствами с подсветкой
Пульт ZR5 для управления 2-й Зоной

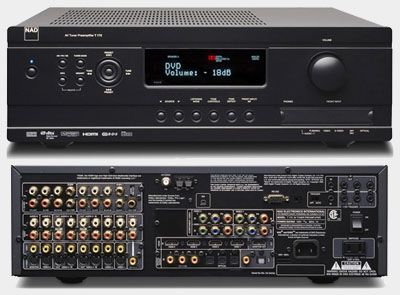

 NAD T175HD


Отдельные компоненты всегда применялись в профессиональных сферах и стоят на первом месте в области производства электронных товаров широкого потребления. Говоря проще, ресиверная концепция состоит в предпочтении качества работы устройства и его универсальности, удобству в обращении и приемлемой цене. Это утверждение истинно верно для той части AV ресивера, где расположен усилитель мощности. Мощный источник питания и выходной каскад радиатора усилителя мощности должны взаимодействовать между собой таким образом, чтобы было возможным поместить их в единый корпус аудио-видео ресивера. Эти компоненты, обладающие высокой мощностью, могут также являться причиной интерференции с низковольтными чувствительными электронными схемами, используемых в таких частях ресивера, как предусилитель, FM тюнер и декодер. NAD T175HD объединяет все функции контроля и декодирования в одном компактном корпусе, совершенно не уделяя внимания механизму ресивера, но разделяя каскады усилителя мощности, таким образом, делая значительный скачок в работе устройства и его универсальности.


Сегодня продвинутые процессоры Sorround Sound требуют качества в стадиях цифровой расшифровки, обработки видео и а аналоговых этапах предусиления для лучшей производительности. NAD T 175HD является идеальным успехом инженеров компании NAD во всех этих областях. Кроме того, разработчики сделали много эргономических уточнений для упрощения эксплуатации.


Использование последней технологии Dual Core Floating Point DSP, позволило включить такие популярные форматы объемного звучания как Dolby и DTS, а также собственную технологию компании NAD EARS. В отличие от типичных искуственных DSP расширений таких как «Клуб», «Стадион» и «Церковь», EARS использует DSP для извлечения природной среды записи. Режим объемного звучания автоматически определяет источник информации с помощью цифровых входов. Преобразование цифрового потока двоичных сигнала выполняется с высоким разрешением и крайне линейной ЦАП Burr-Brown 24 bit/192kHz. В NAD T-175HD используется пять двухканальных ЦАП, а не обычная единая восьмиканальная ЦАП.


В модели NAD T175 HD использованы наиболее передовые формы декодирования. В режиме объемного звучания источник информации определяется автоматически с помощью цифровых входов. Декодирование потока двоичных сигналов производится с высокой разрешающщей способностью и крайне линейной ЦАП.


Доверие к звуку от NAD складывается из уникального дизайнерского подхода создателей и их талантливой команды. Большинство компаний создают свои продукты делая упор на техническую оснащенность и цену. Но Вы слушаете не характеристики, Вы слушаете музыку и звук. Хоть продукты NAD и демонстрируют безупречные технические характеристики, в их создании инженеры полагались в первую очередь на собственные ощущения, что в конечном счете и определяет дизайн продуктов NAD. Из-за этого уникального подхода продукты компании NAD звучат реальнее добавляя Вам удовольствия и волнения при просмотре любимых фильмов или при прослушивании музыки.


Из особенностей NAD T 175 HD — недавно разработанный HDMI повторитель, использующий технологию Sigma в VXP Image Processor. Аналоговый и цифровой источники вместе могут быть селективно обработаны с использованием расширенных Sigma VPX алгоритмов. Это самые эффективные доработки, которые могли бы быть внесены в устройство. NAD T-175 HD является самым дешевым усилителем, с которым доступна эта передовая технология.


NAD T 175 HD достаточно универсален для того, чтобы служить командным центром даже для самых сложных систем домашних кинотеатров. Полный комплект видео коммутаторов NAD T 175 HD применяется ко всем распространенным видео форматам (Component Video, S-Video и Composite Video). Цифровые входные и выходные устройства доступны как в коаксиальном, так и в оптическом формате для того, чтобы облегчить подсоединение всех ваших цифровых источников для воспроизведения и записи. При помощи T 175 HD компания NAD намного упростила процесс установки большого количества акустических систем для прослушивания музыки в дополнительных помещениях или «зонах».


Вторую пару динамиков очень просто подсоединить к входным усилителям каналов NAD T 175 HD, и ее можно включать и выключать при помощи пульта или кнопок управления на передней панели. Более сложные системы на базе NAD T 175 HD можно создать при использовании выходного устройства Multi-Source, присоединяя дополнительные усилители и динамики, которые обладают преимуществом независимого источника питания и контроля звука. Дополнительный пульт дистанционного управления прилагается к NAD T 175 HD.


В комплект также входят 12-вольтные выключатели для того, чтобы автоматически включать и выключать усилители, находящиеся в удаленных зонах, а также порт данных RS-232 для подсоединения NAD T 175 HD к самым современным автоматизированным системам контроля. Такие функции, как дискретное включение и выключение, прямой доступ к входным устройствам и настройкам радиостанций FM-диапазона способствует превращению NAD 175 HD в усовершенствованную систему, управляемую при помощи пульта дистанционного управления.


Аналоговое входное устройство 7.1 NAD T 175 HD предоставляет возможность подключения любого DVD-Audio плеера, или какого-либо другого декодера объемного звучания, который только еще предстоит изобрести, таким образом, свидетельствуя о том, что NAD T 175 HD никогда не устареет.


Технические возможности и универсальность становятся совершенно бесполезными в том случае, если акустической системой не может управлять каждый член семьи. NAD предпринял все необходимые меры, чтобы пользоваться NAD 175 HD было как можно легче и проще.


Первоначальная установка системы выполняется при использовании экрана Вашего телевизора, а также простого и понятного экранного дисплея (OSD) NAD T 175 HD, который можно настроить так, чтобы при любом изменении настроек ежедневно происходило обновление данных. При единичном уведомлении NAD T 175 HD об особенностях установки Вашей системы, все данные помещаются в долговременную память устройства. На дисплее передней информационной панели NAD T 175 HD отображаются данные об источнике, который в данный момент просматривается или прослушивается, а также информация касательно выбранного режима объемного звучания и произведенных звуковых настроек. FM-тюнер состоит из 30 часто настраиваемых радиостанций, которые можно выбирать обычным способом, или же, при условии, что в AV ресивере включен режим Radio Data System (RDS), Вы будете автоматически получать информацию о каждой радиостанции и играющей на ней в данной момент музыке на дисплее NAD T 175 HD.


Автоматическая калибровка Audyssey - доступное использование калиброванного микрофона имеющегося в комплекте. Просто поместите микрофон в позицию прослушивания и выберите автокалибровку Audyssey и и система автоматически обнаруживает динамики связанного усилителя, выбирает идеальный пункт пересечения к подбасовому громкоговорителю, проверяет фазировку динамика, и корректирует уровни и задержки. Эти корректировки производятся до уровня точности, что было бы трудно дублировать только на слух.


С помощью технологии Audyssey MultEQ XT в T 175 HD была улучшена частотная характеристика. Используя микрофон калибровки, чтобы "услышать" Вашу комнату, ряд испытательных тонов измеряет ответ динамиков и эхо искажения комнаты независимо, и затем вычисляет идеальный ответ, который свертывает эффекты эха комнаты. Кажется, что это просто, но цифровая технология, которая обеспечивает данную функцию, стоила много тысяч долларов буквально несколько лет назад. Однако электронные технологии это только половина истории, поскольку современные знания акустики также требуется для получения хороших результатов от такой системы. Работая в тесном сотрудничестве с Audyssey, акустические инженеры NAD получили заключительные характеристики, которые отражают наши собственные значения ценностей.


Функции Audyssey Dynamic Volume и Dynamic EQ работают совместно для решения проблемы скачков звука при переключении каналов ТВ или вставке рекламы.


Тюнер включает 40 любимых волн в любом сочетании AM и FM станций. FM станциям, у которых в дополнение к частоте вещания на дисплее автоматически отображается название радиостанции, можно задать собственное имя. Также на задней панели имеется выход “Digital Broadcast Ready” для добавления боковых XM или DAB модуля. Все программное обеспечение включено, остается только подключить модуль и наслаждаться четким звуком цифрового радиовещания.


Пять независимых настроек “Audio Video Custom Presets” позволяют сохранить уникальные режимы просмотра DSP-опции, параметры колонок и дисплея для мгновенного напоминания, что позволяет с легкостью адаптировать пользовательский интерфейс Вашей системы для различных видов програмного материала.Закодированные режимы объемного звука такие как Dolby Digital и DTS выбираются автоматически если программа также закодирована. T 175 HD также запоминает последние настройки системы при включении и в режиме ожидания.


В комплекте поставляется пульт дистанционного управления HTRC 1. Он дает возможность контролировать до 8 различных компонентов, ЖК-экран с подсветкой четко показывает, какое устройство было выбрано и какая команда выполняется. Кнопки пульта также подсвечиваются, что дает возможность легко управлять системой в темноте. Функция Macro 64 позволяет вызывать нажатием всего двух клавиш до 64 команд. Для связи с персональным компьютером в HTRC 1 имеется порт USB.


T 175 HD предоставляет замечательную производительность и универсальность в компактном и простом в управлении устройстве. Этот многоканальный центр управления оживит Вашу любимую музыку и кинофильмы с абсолютным минимумом суеты и максимумом чистого удовольствия.


Технические характеристики
Отношение сигнал/шум 95 дБ
Частотная характеристика 5 Гц-20 кГц
Коэффициент гармоник 0.01 %
Процессор DSP Есть
Декодеры Dolby TrueHD, DTSHD Master Audio, DTS 96/24, DTS, Dolby Digital EX, Dolby Digital, Dolby Pro Logic II, Dolby Pro Logic IIx, DTS NEO:6, DTS-ES, EARS and Enhanced Stereo Surround Modes
Количество каналов усиления 7
Входы / Выходы
Многоканальный аудиовыход 7.1
Многоканальный аудиовход 7.1
Аналоговых аудиовыходов 3
Аналоговых аудиовходов 6
Коаксиальных аудиовыходов 1
Коаксиальных аудиовходов 3
Оптических аудиовыходов 1
Оптических аудиовходов 3
Выходов S-Video 3
Входов S-Video 5
Композитных видеовыходов 4
Композитных видеовходов 5
Компонентных видеовыходов 1
Компонентных видеовходов 3
Выходов HDMI 1
Входов HDMI 4
Вход для iPod 1
Выход на наушники 1
Функции и особенности
Пульт ДУ в комплекте Есть
RS-232 Есть
Тюнер с поддержкой RDS Есть
Физические характеристики
Размеры (Ш х В х Г) 435 х 145 х 380 мм
Масса нетто 8 кг
