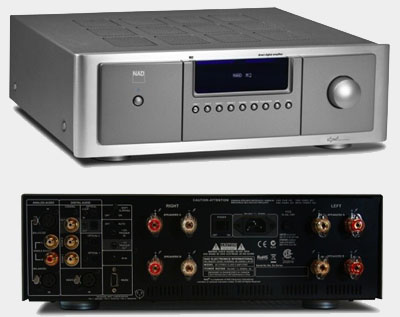

Цифровой усилитель NAD M2



Когда речь идет об усилителях, представляется устройство, занимающее промежуточное положение между предварительным усилителем и акустическими системами. Предусилитель осуществляет перевод цифрового сигнала в аналоговый, роль мощника сводится к чистому усилению и передаче сигнала дальше. Так вот NAD M2 в этом смысле — абсолютно иной усилитель. Кроме приема аналогового сигнала, как традиционные модели, M2 способен принимать и цифровой сигнал. Благодаря более короткому пути прохождения сигнала, по сравнению с традиционными предами, влияние помех на звуковой тракт усилителя сведено к минимуму.


Еще одним смелым заявлением компании стало то, что «NAD M2 стал первым цифровым усилителем, способным полностью раскрыть потенциал HD аудио». Сложно судить насколько правдиво это заявление, ведь количество цифровых входов ограничено оптическим и коаксиальным, а ведь большинство сейчас используют HDMI. За исключением, конечно, практически изживших себя DVD-A и SACD.


В дополнение с балансным и RCA аналоговым входам, M2 оснащён, как уже отмечалось, парами оптических и коаксиальных цифровых входов, коаксиальным и оптическим выходами, выходами 12В и IR, и, наконец, управляющим 12 В выходом. Дополнительный цифровой оптический вход, обозначенный как loop, может быть использован под Mac или PC, или же, к примеру, для подключения внешего звукового процессора или EQ. Цифровые входы могут быть переназначены пользователем, крупный информативный дисплей на фронтальной панели будет тут как нельзя кстати. Акустические системы могут быть подключены через би- и даже три-ампинг, поддерживаются как лопатки, так и разъёмы бананы. Мощность NAD Masters Series M2 способен развить вполне сопоставимую с лучшими интегральниками – до 250 Вт RMS (4 ? или 8 ?) и до 500 Вт в пике.

Секция предусилителя
Входы / Выходы
Цифровые входы SPDIF AES/EBU, Coaxial X 2, Optical X 2
Аналоговые входы балансный, однотактный
Акустические выходы 2
Пульт ДУ Есть


Аналого-цифровые преобразования
АЦП для аналоговых входов Есть
ЦАП Multi-bit Delta/Sigma 24/216 kHz
Искажения 0.0004% THD
Частота дискретизации 32 kHz - 192 kHz
Отношение сигнал / шум 124 dB
Функции контроля
Порт RS-232 Есть
Инфракрасный порт Есть
12 V Trigger вход и выход
Энергопотребление в режиме ожидания <1 Вт
Эффект усиления 90 %


Секция усилителя мощности
Длительная мощность на выходе при нагрузке 4/8 Ом 2 х 250 Вт
Номинальные искажения (THD 20 Гц – 20 кГц) <0,004 %
Динамическая мощность IHF >500 Вт
Динамический диапазон >120 дБ
Остаточный шум 40 uV
Коэффициент демпфирования >2000
Разделение каналов >90 dB (1kHz), 80 dB (10kHz)
PowerDrive Есть
Soft Clipping Есть
5 позиционный цифровой фильтр импеданса Есть


Физические характеристики
Габариты (Ш х В х Г) 435х133х454 мм
Вес (без упаковки) 20,2 кг









Интегральный усилитель NAD M3

M3 — это предложенная компании NAD концепция создания идеального музыкального «компаньона», способного переносить слушателя в совершенное пространство существования музыки как феномена. С этой целью специалисты компании довели классическую конструкцию аналоговой схемы до беспрецедентного уровня технических характеристик. Полное отсутствие различаемых шумов и искажений является результатом чрезвычайно сложных аналоговых разработок и, что удивительно, — применения цифровых моделей управления.


В отличие от многих эффективных усилителей, М3 включает в себя полный набор функций, обеспечивающих удобство управления. Здесь имеется коммутирующий узел для двух пар акустических систем и очень чувствительные регуляторы тембра, а также выход Zone 2 с собственным независимым набором команд и отдельный пульт ДУ ZR 3. Элементы управления на передней панели включают в себя многофункциональный регулятор и кнопки для быстрого доступа ко всем функциям усилителя. Все информация наглядно отображается на двухстрочном растровом VFD-дисплее. Ко многим функциям обеспечен прямой доступ через пульт ДУ SRM 3, включающий основные элементы управления проигрывателя DVD/SACD-дисков от компании NAD.


Функции рабочих характеристик включают в себя многокаскадный высокоточный аттенюатор громкости с шагом настройки 0.5 дБ и диапазоном 87.5 дБ, дистанционного регулятора баланса с шагом настройки 0.5 дБ, и управление режимом с возможностью обеспечения стереозвучания, звучания только левого или только правого громкоговорителя, а также с настройками монозвучания. Тембр регулируется по низким и высоким частотам, а также по "спектральному наклону" — высокоэффективной функции при коррекции звукового баланса многих записей путем одновременного увеличения уровня низких и высоких частот (и наоборот) с целью создания более "теплого" (или "холодного") баланса. Также включен второй набор выходов предусиления и коммутируемый фильтр высоких частот для внутреннего усилителя с целью облегчения реализации схемы подключения активного сабвуфера или работы в режиме “bi-amping”.


В предварительном усилителе применяются дискретные буферные усилители на базе полевых транзисторов с управляющим р-n переходом (JFET), с высоким сопротивлением и шупоподавлением, а также высококачественные коммутаторы с язычковыми реле на входе предварительного усилителя. Специальные сильноточные, с низким выходным сопротивлением модули с коэффициентом усиления класса А обеспечивают непревзойденные показатели динамического диапазона сигнала с высоким током на выходе, в сочетании с исключительным соотношением "сигнал/шум" свыше -100 дБ (IHF).


Уникальность аттенюатора громкости заключается в том, что в нем используются дискретные 1% прецизионные резисторы, поддерживающие сопротивление (и шум) на очень низком уровне. Его конструкция состоит из 3 каскадов для подавления остаточного шума в каждом усиливающем каскаде и предотвращения "каскадного эффекта" шума, имеющего место в конструкциях большинства предварительных усилителей. Данная схема также обеспечивает управление балансом, в результате чего налицо идеальное разделение каналов при фактически полном устранении межканальных перекрестных помех. Такие резисторные решетки коммутируются с помощью 15 В цифровых программно-управляемых коммутаторов, что поддерживает аттенюацию в архитектуре схемы на идеальном уровне.


Каскадные регуляторы тембра с низким сопротивлением обеспечивают подъем/спад с шагом +/- 5 дБ в диапазонах низких и высоких частот; либо доступна конфигурация, обеспечивающая изменяемую крутизну характеристики ("спектральный наклон") с шагом +/- 3 дБ на десятичный разряд.



Функция “bi-amping” позволяет использовать второй усилитель или активный сабвуфер с предварительным выходом Pre Out 2 и предлагает функцию фильтра высоких частот на предварительном выходе Pre Out 1 с выбором опций частот разделения 40 Гц, 60 Гц, 80 Гц, 100 Гц или всего диапазона. Это — аналоговые фильтры второго порядка, сконфигурированные вокруг дифференциального выходного каскада (класс А, низкое сопротивление) предварительного усилителя.


В этом выходном каскаде также применяется патентованная схемотехника устранения искажений.

M3 оснащен схемой для работы в режиме «двойного моно» с раздельными нерегулируемыми и дискретными регулируемыми источниками питания для разных каскадов двух каналов. При изготовлении тороидальных трансформаторов со специальной обмоткой использовалась патентованная технология магнитного экранирования. Сильноточные выпрямители обеспечивают питание конденсаторов сглаживающего фильтра с низким ESR 105С.


Технология PowerDrive корпорации NAD позволяет непрерывно измерять сопротивление нагрузки на каждом канале и регулирует напряжение источника питания для подачи максимальной динамической мощности без искажений на каждую подключенную АС в любое время и при любых рабочих условиях. Процессор сигналов также непрерывно измеряет температуру и среднюю долгосрочную мощность и, исходя из полученной информации, выбирает оптимальное напряжение.


Схема PowerDrive позволяет усилителю M3 звучать намного мощнее, чем впечатляющие 180 Вт на каждый канал. Отличительной особенностью усилителя PowerDrive является абсолютно "ненатянутый" звук даже на повышенных уровнях.


В M3 применяется усилитель напряжения класса А с широкополосной регулировкой по току, отличающийся компенсированной пропускной способностью с большим разомкнутым контуром и работающий от стабилизированных источников питания с низким коэффициентом шума. Запатентованный в NAD выходной каскад усилителя тока начинается с разомкнутого контура (до обратной связи) со статическим и динамическим искажением < 0.02 % даже на 3 Ом при 20 Гц – 20 кГц на всех уровнях. Используя небольшую обратную связь, цепь возвращает уровни искажения на всех слышимых частотах, находящиеся почти на пределе измерения: менее 0.002%!


Сверхнадежный выходной каскад имеет 4 пары 150 Вт дискретных биполярных выходных транзисторов на каждый канал при пиковом неискаженном выходном токе в 50 А. Массивная система теплоотвода гарантирует продолжительное время беспроблемного функционирования.


Секция предусилителя


Линейные входы
Полное входное сопротивление (R+C) 150 кОм / 500 р
Полное сопротивление балансного входа (R+C) 120 кОм / 100 р
Входная чувствительность, номин. мощность 446 мВ
Частотная характеристика (-3 дБ, -70 кГц)* < +/- 0,3 дБ
Линейные выходы
Полное выходное сопротивление 10
Таре источник Z + 1 кОм
Отношение сигнал/шум >110 дБ (А-взвеш.)
Регуляторы тембра
НЧ +5 дБ
ВЧ +5 дБ
Изменение относительного уровня спектральных составляющих сигналов при передаче по кабелю +3 дБ


Секция усилителя мощности
Длительная мощность на выходе при нагрузке 4/8 Ом 2 х 180 Вт (22,5 дБ Вт)
Номинальные искажения (ОГИ 20 Гц – 20 кГц) 0,004 проц.
Ограничение мощности 220 Вт (23,4 дБ Вт)
Динамический диапазон сигнала (IHF) при нагрузке 8 Ом 3 дБ
Динамическая мощность (IHF) при нагрузке 8 Ом 300 Вт (24,7 дБ Вт)
Динамическая мощность (IHF) при нагрузке 4 Ом 520 Вт (27,2 дБ Вт)
Динамическая мощность (IHF) при нагрузке 2 Ом 700 Вт (28,4 дБ Вт)
Коэффициент демпфирования (отн. 8 Ом, 50 Гц) > 150
Полное входное сопротивление 20 кОм / 680 пФ
Входная чувствительность (при номин. мощности на 8 Ом) 1,38 В
Коэффициент усиления по напряжению 29,0 дБ
Частотная характеристика (+/-0,03 дБ): 20 Гц – 20 кГц
на -3 дБ > 80 кГц
Отношение сигнал/шум, отн. 1 Вт > 107 дБ (А-взвеш.)
Отношение сигнал/шум, отн. номин. мощности > 130 дБ
Физические характеристики
Габариты (Ш х В х Г) 435х135х386 мм
Вес (без упаковки) 23,5 кг
Вес (с упаковкой) 30,5 кг

Особенности:
180 Вт X 2, 10 Гц – 20 кГц с суммарным коэффициентом гармоник <0.03%,
при 8 или 4 Ом.
Динамическая мощность — 220 Вт при 8 Ом, 400 Вт при 4 Вт и 540 Вт при 2 Ом.
Схема PowerDrive™
Двухкаскадный сильноточный/высоковольтный источник питания
Топология по схеме «двойного моно»
Сдвоенные заказные трансформаторы Holmgren с патентованным экранированием для устранения просачивания электромагнитных волн<
Сверхточная многокаскадная электронная система регулировки громкости с помощью дискретных резисторов
7 входов, включая 1 балансный XLR
Выход Tape/Zone 2 (независимый выбор источника, отсутствие регулятора громкости)
Громкоговорители A + B с заказными 5-направленными винтовыми клеммами
Возможность работы по схеме “bi-amping” с частотами разделения 40, 60, 80, 100 Гц на предварительном выходе Pre Out 1
Предварительный выход Pre Out 2 обеспечивает дополнительное усиление или возможность подключения активного сабвуфера
Вход Main Amp
Дистанционное управление низкими и высокими частотами с опцией «спектрального наклона»
Дистанционное управление балансом с шагом настройки 0.5 дБ
Выбор опций моно/стерео звучания, либо звучания правого или левого каналов
Интерфейс RS-232 для расширения возможностей инсталляции
12 В триггер для улучшенных опций управления, 1 выход
3.5 мм разъемы инфракрасного управления, 1 вход и 2 выхода
Съемный AC кабель
Системный пульт ДУ SR M3
Пульт ДУ второй зоны ZR 3

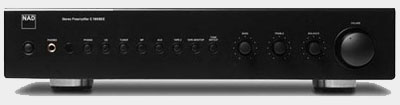

Предусилитель NAD C165BEE


NAD C165ВEE – новейшая модель в линейке музыкальных усилителей NAD. Построенный на основе высоко оцененного потребителями и прессой С162.


Отсутствие слышимых искажений – залог музыкальности NAD C165ВEE. Кроме того, являясь топовым предварительным усилителем в классической серии, С165ВEE вобрал в себя все основные технологии, которые NAD разработал за всю историю своего существования для своих легендарных усилителей. В топологии схемотехники применена, ставшей уже традиционной для NAD, модульная конструкция некоторых узлов. В окончательной доводке аппарата участвовал сам Эрик Бъерн Эдварсен. В современных моделях, включая NAD C165ВEE, искажения сведены к минимально допустимым величинам. Различные способы управления и интеграции – другая сильная сторона NAD C165ВEE.


Пульт NAD SR-8 позволяет управлять, кроме усилителя, такими компонентами NAD как, CD-плеер, тюнер и т.д. Кроме этого есть 2 выхода предусилителя, один из которых с регулировкой сигнала от 0 до -12 дБ. Помимо этого имеются аналоговые входы для 6 устройств.


Наличие входа ИК, а также тригерных входавыхода 12V, позволят встроить NAD C165Вее в самую продвинутую систему управления «Умный Дом». Предварительный усилитель выполнен в черном цвете.


Рекомендуем приобрести предусилитель NAD C165BEE у авторизированного дилера.

Особенности:
6 линейных входов, включая 2 входа/выхода для кассетной деки с функцией сведения
Независимый блок усилителя для наушников
Блок фонокорректора: ММ\МС
Позолоченные гнезда RCA
Отсоединяемый шнур электропитания
Пульт ДУ SR-8 в новом дизайне


Фонокорректор
Входное сопротивление (R и С), MM: 2.6 мВ (при 1 кГц, 500 мВ)
Входное сопротивление (R и С), MC: 0.15 мВ (при 1 кГц, 500 мВ)
Входная чувствительность, MM: 14 мВ/ 140 мВ/ 1.2 В (20 Гц/ 1 кГц/ 20 кГц)
Входная чувствительность, MС: 0.8 мВ/ 7 мВ/ 65 мВ (20 Гц/ 1 кГц/20 кГц)
Соотношение сигнал/шум, MM-вход: >78 дБ (А-взвешенное)
Соотношение сигнал/шум, MC-вход: >72 дБ (А-взвешенное)
Выход на магнитофон - 5 В (rms) MM/MC: >78 dB2 (ref. 0.5 mV) | >78 dB2 (ref. 0.5 mV)
Точность RIAA MM,MC: ± 0.5 dB (ref. 20 Hz – 50 Hz)


Линейные входы (CD, Video, Tuner, Tape1, Tape2, Aux)
Входное сопротивление (R и C): 100 кОм/ 320 пФ
Входная чувствительность: 159 мВ (при ном. мощности)
Соотношение сигнал/шум , "А"-взвешенное отн. 0.5 В: >108 dB (ref. 500 mV in 500 mV out)
Частотная характеристика 3 Гц - 70 кГц (-3 дБ)
Максимальный уровень входного сигнала: >9 V


Линейные выходы
Выходное сопротивление, предусилитель: 75 Ом
Выходное сопротивление, выход Tape: Source Z + 1 kHz
Выходное сопротивление, выход для наушников: 10 Ом
Максимальный уровень выходного сигнала, предусилитель: >10 V into 600 Ом
Максимальный уровень выходного сигнала, выход Tape: >10 V into 10 кОм
Максимальный уровень выходного сигнала, выход для наушников: >7 V into 600 Ом
Входы/Выходы
Линейные входы 6 стерео RCA (включая 2 контура для магнитофона)
Линейные выходы 1 стерео RCA регулируемый уровень,1 стерео RCA фиксированный уровень,1 выход моно на сабвуфер
Вход фонокорректора 1 стерео RCA (MM),1 стерео RCA (MC)
ИК-вход Есть
ИК-выход Есть
Выходной триггер 12 В Есть


Физические характеристики
Габаритные размеры (Ш х В х Г) 435 х 80 х 285 мм
Масса 4.8 кг

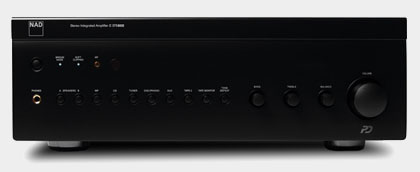

Интегральный усилитель NAD C375BEE


Мощный и музыкальный интегральный усилитель NAD C375ВEE построен на основе высоко оцененного потребителями и прессой С372.


Мощность и отсутствие искажений – залог музыкальности NAD C375BEE. Кроме того, являясь топовым усилителем в классической серии, С375BEE позаимствовал очень много технологий от своего «старшего брата» - усилителя NAD М3, что говорит об очень серьезном подходе разработчиков. В топологии схемотехники применена ставшая уже традиционной для NAD модульная конструкция некоторых узлов. В окончательной доводке аппарата участвовал сам Эрик Бъерн Эдварсен. Естественно, этот интегральный усилитель несет на борту эксклюзивную технологию NAD PowerDrive, обеспечивающую запас мощности в самые напряженные моменты работы. Тороидальный трансформатор питания Holmgren - традиционное решение NAD в своих лучших моделях. Что касается искажений, обычно они измеряются на 80% мощности. При этом многие конкуренты в этом ценовом классе не могут достичь наших весьма старых значений в 0,03% искажений на любой частоте. В современных моделях, включая NAD C375BEE, искажения на 80% мощности составляют менее чем 0,004%.


Различные способы управления и интеграции – другая сильная сторона NAD C375BEE. Пульт ДУ NAD SR-8 позволяет управлять помимо усилителя такими компонентами NAD, как CD-плеер, тюнер и т.д.


Предусилитель и усилитель мощности соединены съемной перемычкой на задней панели. Таким образом, можно отдельно использовать как предусилитель и два усилителя мощности (для схемы bi-amping), так и усилитель мощности (например, озвучивание мощных фронтов в домашнем кинотеатре). Для этого есть 2 выхода предусилителя и 1 вход на усилитель мощности. Помимо этого имеются аналоговые входы для 7 устройств. Порт RS-232, тригерный выход 12V, а также вход и выход ИК позволят встроить NAD C375BEE в самую продвинутую систему управления «Умный Дом».

Особенности:
Система PowerDrive™
Система Soft Clipping™
Тороидальный трансформатор питания Holmgren
Позолоченные разъемы RCA
Высококачественные акустические клеммы А и В
Модульная конструкция блока фонокорректора ММ\МС
Отсоединяемый шнур электропитания
Пульт ДУ SR-8 (новый дизайн)


Характеристики секции предусилителя
Линейные входы
Входной импеданс (сопротивление / емкость) 100 кОм/ 320 пФ
Входная чувствительность при номинальной мощности 150 мВ
Частотная характеристика 3 Гц - 70 кГц (-3 дБ)
Линейные выходы
Выходное сопротивление 75 Ом
Выходное сопротивление, выход Tape Источник+1 кОм
Выходное сопротивление, выход для наушников 220 Ом


Характеристики секции усилителя
Длительная выходная мощность, 4/8 Ом 2 х 150 Вт
Динамическая мощность, IHF, 8 Ом 200 Вт (21.5 дБВт)
Динамическая мощность, IHF, 4 Ом 365 Вт (23.2 дБВт)
Динамическая мощность, IHF, 2 Ом 500 Вт (24.3 дБВт)
Демпинг-фактор >200 (справ. 8 Ом, 50 Гц и 1 кГц)
Коэффициент нелинейных искажений 0,009% (20 Гц - 20 кГц)
Входное сопротивление 10 кОм + 200 пФ
Входная чувствительность 1,2 В (справ. ном. мощность)
Отношение сигнал/шум отн. мощности 1 Вт >102 дБ
Отношение сигнал/шум отн. номинальной мощности >123 дБ


Входы / Выходы
Количество каналов усилителя 2
Линейные входы 1 вход 3,5 мм (mini-jack) на передней панели, 1 стерео RCA для внешнего предусилителя, 7 стерео RCA (включая 2 контура для магнитофона)
Линейные выходы 1 стерео RCA регулируемый уровень, 1 стерео RCA фиксированный уровень
Выход для подключения наушников 6,5 мм (Jack) на передней панели
ИК-вход / выход Есть
Выходной триггер 12 В Есть
Высокоуровневые выходы На 2 пары акустики (А/В)
Порт RS232 Есть


Общие
Пульт ДУ в комплекте NAD SR-8
Варианты отделки Черный
Габаритные размеры (Ш х В х Г) 435 х 133 х 352 мм
Масса нетто 15.3 кг
Масса с упаковкой 18 кг

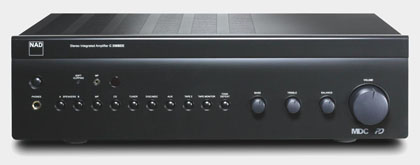

Интегральный усилитель NAD C356BEE


NAD C356BEE – новейшая модель в линейке мощных и музыкальных интегральных усилителей NAD. Построенный на основе высоко оцененного С352 (победитель в номинации "Усилитель Года" по версии журнала What Hi-Fi и Gold Award по мнению журнала Hi-Fi Choice среди множества других) С356BEE при этом позаимствовал множество решений из не менее прославленного NAD M3 серии Master.


Мощность и отсутствие искажений – залог музыкальности NAD C356BEE. Естественно, этот интегральный усилитель несет на борту эксклюзивную технологию NAD PowerDrive, обеспечивающую запас мощности в самые напряженные моменты работы. Что касается искажений, обычно они меряются на 80% мощности. При этом многие конкуренты в этом ценовом классе не могут достичь наших весьма старых значений в 0,03% искажений на любой частоте. В современных моделях, включая NAD C356BEE, искажения на 80% мощности составляют менее чем 0,005%.


Различные способы управления и интеграции – другая сильная сторона NAD C356BEE. Пульт NAD SR-6 позволяет управлять помимо усилителя такими компонентами NAD, как CD-плеер, тюнер и т.д. Предусилитель и усилитель мощности соединены съемной перемычкой на задней панели. Таким образом, можно отдельно использовать как предусилитель и два усилителя мощности (для схемы би-ампинг), так и усилитель мощности (например озвучивание мощных фронтов в ДК). Для этого есть два выхода на предусилитель и один вход на усилитель мощности. Помимо этого есть входы для 7 устройств.


Порт RS-232, триггерный выход 12V, а также ИК-вход и выход позволят встроить NAD C356BEE в самую продвинутую систему управления «Умный Дом» AMX или Crestron, сертифицированным партнером которых является компания NAD.

Особенности:
Система PowerDrive™
Система Soft Clipping™
Тороидальный трансформатор питания Holmgren
Позолоченные разъемы


Характеристики секции предусилителя
Линейные входы
Входной импеданс (сопротивление / емкость) 22 кОм/ 100 пФ
Входная чувствительность при номинальной мощности 166 мВ
Частотная характеристика 20 Гц -270 кГц (±0,3 дБ)
Общие гармонические искажения < 0.005% при 2 В вых.


Линейные выходы
Выходное сопротивление 80 Ом
Выходное сопротивление, выход Tape Источник Z + 1 кОм
Регулятор тембра ВЧ ±5 дБ при 10 кГц
Регулятор тембра НЧ ±8 дБ при 100 Гц
Характеристики секции усилителя
Длительная выходная мощность, 4/8 Ом 2 х 80 Вт
Динамическая мощность, IHF, 8 Ом 145 Вт
Динамическая мощность, IHF, 4 Ом 220 Вт
Динамическая мощность, IHF, 2 Ом 290 Вт
Коэффициент демпфирования >100 ( 8 Ом, 50 Гц и 1 кГц)
Коэффициент нелинейных искажений <0,007% (20 Гц - 20 кГц)
Входное сопротивление 20 кОм + 1 пФ
Входная чувствительность 950 мВ (80 Вт, 8 Ом)
Частотная характеристика 20 Гц - 20 кГц (± 0,3 дБ)
Порог мощности > 90 Вт
Запас по динамике, IHF, 8 Ом/4 Ом +2,6 дБ/ +4,4 дБ
Усиление напряжнения 29 дБ
Отношение сигнал/шум отн. мощности 1 Вт >101 дБ
Отношение сигнал/шум отн. номинальной мощности >120 дБ


Характеристики секции звукоснимателя (PP 375)
Входное сопротивление - MC 100 Ом (180 пФ)
Входное сопротивление - MM 47 кОм (180 пФ)
Входная чувствительность (80 Вт, 8 Ом) MC/MM 0,38 мВ / 5 мВ
Входная чувствительность (1 Вт, 8 Ом) MC/MM 0,039 мВ / 0,56 мВ
Номинальные общие гармонические искажения <0,009%
Отношение сигнал/шум, IHF для MC/MM >78 дБ / >75 дБ
Инфразвуковой фильтр - 3 дБ при 10 Гц, -14 дБ при 4 Гц
Разнос каналов MC/MM > 60 дБ


Входы / Выходы
Количество каналов усилителя 2
Линейные входы 1 стерео RCA для внешнего предусилителя, 7 стерео RCA (включая 2 контура для магнитофона)
Линейные выходы 2 стерео RCA
Выход для подключения наушников 6,5 мм (Jack) на передней панели
ИК-вход / выход Есть
Выходной триггер 12 В Есть
Высокоуровневые выходы На 2 пары акустики (А/В)
Порт RS232 Есть


Общие
Пульт ДУ в комплекте NAD SR-8
Варианты отделки black, silver
Габаритные размеры (Ш х В х Г) 435 х 131 х 337 мм
Масса нетто 8.7 кг
Масса с упаковкой 10.6 кг

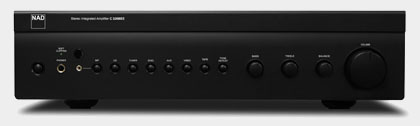

Интегральный усилитель NAD C326BEE


Интегральный усилитель NAD C326BEE построен на основе высоко оцененного потребителями и прессой интегрального усилителя NAD С325BEE.


Мощность и отсутствие искажений – залог музыкальности NAD C326BEE. Естественно, этот интегральный усилитель несет на борту эксклюзивную технологию NAD PowerDrive, обеспечивающую запас мощности в самые напряженные моменты работы. Что касается искажений, обычно они измеряются на 80% мощности. При этом многие конкуренты в этом ценовом классе не могут достичь наших весьма старых значений в 0,03% искажений на любой частоте. В современных моделях, включая NAD C326BEE, искажения на 80% мощности составляют менее чем 0,004%.


Различные способы управления и интеграции – другая сильная сторона NAD C326BEE. Пульт ДУ NAD SR-8 позволяет управлять помимо усилителя такими компонентами NAD, как CD-плеер, тюнер и т.д. Предусилитель и усилитель мощности соединены съемной перемычкой на задней панели. Таким образом, NAD C326BEE можно использовать как предусилитель и два усилителя мощности (для схемы bi-amping), так и как усилитель мощности (например озвучивание мощных фронтов в домашнем кинотеатре). Для этого есть выход предусилителя и 1 вход на усилитель мощности. Помимо этого имеются аналоговые входы для 7 устройств.


Тригерный выход 12V, а также вход и выход ИК позволят встроить NAD C326BEE в самую продвинутую систему управления «Умный Дом».


C326BEE выполнен в двух цветах: «Графит» (NAD-C326BEE) и «Титан» (NAD-C326BEE-T).

Особенности:
Система PowerDrive™
Система Soft Clipping™
Тороидальный трансформатор питания Holmgren
Позолоченные разъемы


Характеристики секции предусилителя


Линейные входы
Входной импеданс (сопротивление / емкость) 100 кОм/ 320 пФ
Входная чувствительность при номинальной мощности 159
Частотная характеристика 3 Гц - 70 кГц (-3 дБ)
Линейные выходы
Выходное сопротивление 100 Ом
Выходное сопротивление, выход Tape Источник+1 кОм
Выходное сопротивление, выход для наушников 220 Ом


Характеристики секции усилителя
Длительная выходная мощность, 4/8 Ом 2 х 50 Вт
Динамическая мощность, IHF, 8 Ом 100 Вт (21,5 дБВт)
Динамическая мощность, IHF, 4 Ом 150 Вт (23,2 дБВт)
Динамическая мощность, IHF, 2 Ом 200 Вт (24,3 дБВт)
Демпинг-фактор >100 (отн. 8 Ом, 50 Гц)
Коэффициент нелинейных искажений 0,009% (20 Гц - 20 кГц)
Входное сопротивление 20 кОм/ 1nF
Входная чувствительность 630 мВ (ном. мощность, 8 Ом)
Отношение сигнал/шум отн. номинальной мощности >117 дБ
Отношение сигнал/шум отн. мощности 1 Вт >100 дБ


Входы / Выходы
Количество каналов усилителя 2
Линейные входы 1 вход 3,5 мм (mini-jack) на передней панели, 1 стерео RCA для внешнего предусилителя, 7 стерео RCA (включая контур для магнитофона)
Линейные выходы 1 стерео RCA, 2 выхода моно на сабвуфер
Выход для подключения наушников 6,5 мм (Jack) на передней панели
ИК-вход / выход Есть
Выходной триггер 12 В Есть
Высокоуровневые выходы На 1 пару акустики


Общие
Пульт ДУ в комплекте NAD SR-8
Варианты отделки Титановый, Графит
Габаритные размеры (Ш х В х Г) 435 х 100 х 286 мм
Масса нетто 6.9 кг
Масса с упаковкой 9.1 кг









Интегральный усилитель NAD C316BEE

Вместе с CD-проигрывателем С515ВЕЕ усилитель C315BEE был широко востребован для создания начальной Hi-Fi системы при совсем небольшом бюджете. Новый С 316ВЕЕ успешно заменяет своего предшественника и, пожалуй, является самым доступным интегральным усилителем высокого уровня.


Внешне аппарат остался прежним, но отличается более эффективным питанием и серьезным музыкальным характером, позволяя при скромных характеристиках мощности передавать всю динамику музыкальной записи. В своем классе С 316 ВЕЕ устанавливает новый стандарт качества звучания, он отличается низким уровнем искажений и шума, а также высоким показателем разделения каналов. Результатом стал богатый звук с отличной динамикой и мягкой детальностью.


Коммутационные возможности позволяют подключить разнообразные источники аудиосигнала: от винилового проигрывателя и CD-плеера до компактного цифрового плеера. Он оснащен 6 линейными входами, на его передней панели есть вход для подключения MP3-плеера и выход на наушники - вполне прилично для аппарата начального уровня. Также аппарат позволяет регулировать звучание высоких и низких частот В±3 дБ, если на некоторых записях хочется добиться более детального звучания или, наоборот, получить более мощный бас.


В разработке схемотехники этого аппарата также принял участие технический директор компании – Бьорн Эрик Эдвардсен, который разработал младшую версию эффективной схемы питания Power Drive-S. О вкладе в разработку конструкции этого аппарата говорит индекс BEE после названия усилителя. Благодаря использованию инновационных схемотехнических решений, потребляемую мощность в режиме ожидания удалось снизить до показателя менее 1 Вт. При производстве усилителя не применялись опасные для здоровья материалы и свинцовый припой в пайке.

Особенности:
Идеальное решение для построения высококлассной системы начального уровня вместе с CD-плеером C515BEE
Номинальная мощность 2 х 40 Вт (Full Disclosure Power) при полной нагрузке
Тороидальный трансформатор питания Holmgren
Схема эффективного питания PowerDrive-S™
Режим плавного ограничения выходных каскадов Soft Clipping™, отключаемый
6 линейных входов, разъемы на передней панели для подключения наушников и MP3 плеера
Регулировка тембров с возможностью отключения
Высококачественные акустические клеммы
Позолоченные RCA разъемы




Характеристики секции предусилителя:


Линейные входы:
Входная чувствительность, мВ 200 (при номинальной мощности)
Входной импеданс (сопротивление / емкость) 50 кОм / 100 пФ


Линейные выходы:
Выходное сопротивление, выход Tape Источник + 600 Ом
Выходное сопротивление, выход для наушников 68 Ом


Характеристики секции усилителя:
Длительная выходная мощность 2 х 40 Вт (отн. 8 Ом, 50 Гц)
Динамическая мощность, IHF, 8 Ом 90 Вт (19.5 дБВт)
Динамическая мощность, IHF, 4 Ом 120 Вт (20.8 дБВт)
Порог мощности 45 Вт
Демпинг-фактор > 200 мВ (отн. 8 Ом, 50 Гц)
Коэффициент нелинейных искажений 0,01% (20 Гц - 20 кГц)
Входная чувствительность 200 мВ (номинальная мощность, 8 Ом)
Входное сопротивление 20 кОм / 470 пФ
Отношение сигнал/шум отн. мощности 1 Вт 95 дБ
Входы / Выходы
Количество каналов усилителя 2
Линейные входы 6 стерео RCA (включая контур для магнитофона)
Выход для подключения наушников 6,5 мм (Jack) на передней панели
Высокоуровневые выходы 1 пара


Общие:
Пульт ДУ в комплекте NAD AMP-1
Потребляемая мощность < 1 Вт (в режиме ожидания)
Габаритные размеры (ШхВхГ) 435 х 80 х 287 мм
Масса 5,52 кг
Масса с упаковкой 6,65 кг
Варианты отделки Титановый, Черный

Поиск

Случайное фото


Друзья

Права водителя. Курсы вождения. Водителей категорий В.
